LK-1870 植物三维成像与建模系统Pheye-3Dquant

植物三维形态（也称为株型）是最基本的植物表型，植物三维株型结构主要决定了冠层的光吸收能力以及光在冠层内的分布，进一步影响植物叶片对光能的转化效率并最终影响冠层光合速率。构建植物三维冠层模型并计算模拟分析冠层光合速率是研究冠层光合作用和理想株型的重要手段，植物三维成像与建模系统提供了一整套三维冠层模型构建和分析解决方案。该测量单元通过多视角相机立体视觉技术对单株植物进行三维点云获取，从点云数据可以分析获取三维株型参数，针对不同植物需要设计开发专门的株型参数分析软件。植物三维成像与建模系统用于植物遗传与发育研究、植物逆境胁迫响应和作物理想株型等研究领域。

产品特点

获取不规则植物的三维点云
构建三维单株植物模型
依据单株模型构建群体冠层模型
光线追踪模拟计算冠层光分布
结合叶片光合曲线测量数据，计算冠层光合速率。

主要参数

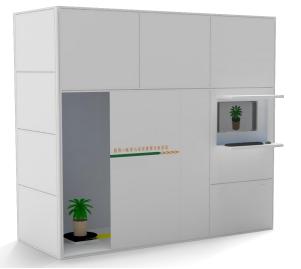

成像单元箱体尺寸	2.0×1.2×2.7 m / 3.0×1.2×2.7 m（长宽高）
适合植物尺寸	高度1.3 m，冠幅宽度0.6 m之内
相机数量	6/8/18/64个
系统原理	多视角立体视觉3D成像
单株植物照片采集时间	不超过60 s（单个模型全方位照片）
成像器件	2400万像素级成像单元
传感器	APS-C画幅(22.3×14.9 mm)
对焦方式	自动/手动
快门速度	1/4000-30秒，B门，闪光同步速度1/200秒
连拍功能	支持（最高约5张/秒）
测光方式	评价测光，局部测光，中央重点测光，点测光
续拍能力	外部连续供电，可持续续拍（支持连续工作时间>10小时，连续工作拍摄张数>3000张）
白平衡	自动（氛围优先），自动（白色优先），预设（日光，阴影，阴天，钨丝灯，白色荧光灯，闪光灯），用户自定义具备白平衡校正和白平衡包围曝光
感光度	ISO100-25600，可扩展51200
图像数据格式	JPG
拍摄范围	30×30×65 cm—60×60×130 cm，可调节
拍摄方式	转台自动控制，自动拍摄
同步触发	相机硬件同步触发；闪光灯同步触发
同步触发时间	低于1 ms
照明方式	影室闪光灯×2台/4台（取决于相机数量）
电控转台	1个
结构框架材质	铝合金，配备可程控转台
控制软件	一键自动拍摄软件

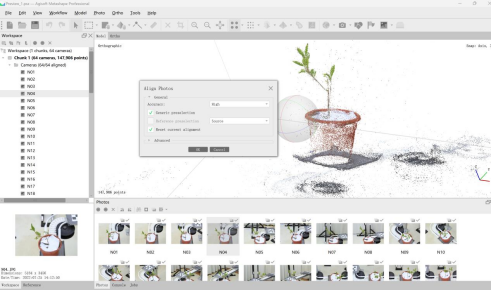

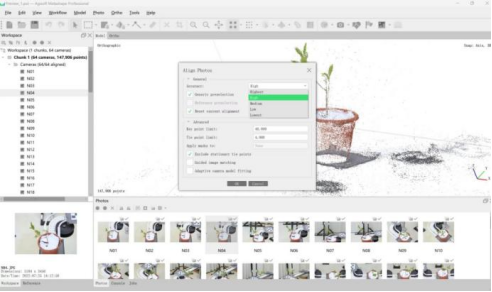

三维重建软件	自动三维重建，获取植物精确三维点云，可提供快速、中精度、高精度多种建模选项

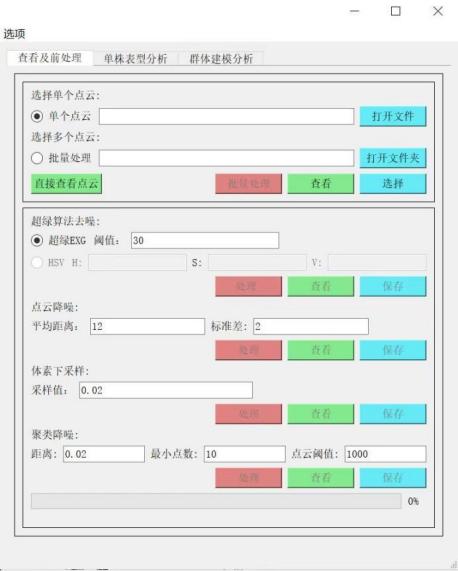

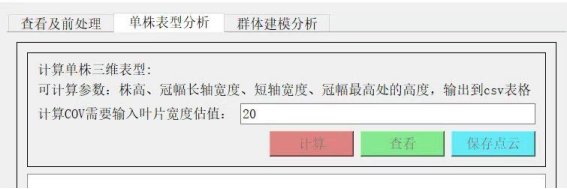

植物三维表型分析与冠层模型软件	建立三维冠层模型，模拟计算冠层光线分布，结合叶片光合参数计算冠层光合速率等。根据三维点云可以提取垂直株高、最大株高、冠幅、冠层三维尺度、叶片数、冠层占空比COV、单株叶面积、叶面积分布、冠层生长速率等三维表型参数。
系统配置	可见光相机：6/8/12/18/64个转台及驱动单元：1套光源：2台/4台结构框架：1套数据分析工作站，1套三维重建软件：1套三维冠层模型构建和分析软件：1套
